Um den Anforderungen der verschiedenen Elektronikingenieure gerecht zu werden, gibt es tonnenweise Design-Software und Tools, die sie auswählen und verwenden können, einige sogar kostenlos. Wenn Sie jedoch Ihre Designdateien an den Hersteller weiterleiten und die Leiterplatten zusammensetzen, kann es sein, dass man Ihnen sagt, dass sie nicht verwendet werden können. Hier zeige ich Ihnen gültige PCB-Dateien für PCB-Herstellung und Zusammenbau.

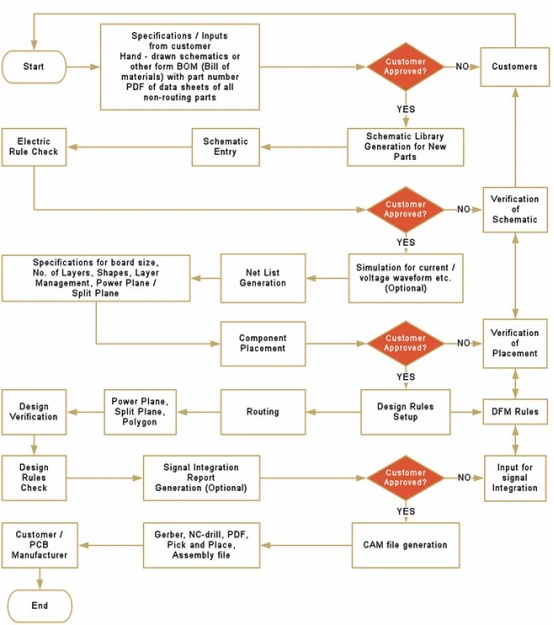

1. Designdateien für die PCB-Herstellung
Wenn Sie Ihre Leiterplatten herstellen wollen, sind PCB-Designdateien erforderlich, aber welche Form von Dateien sollten wir exportieren? Im Allgemeinen werden in der Leiterplattenfertigung häufig Gerber-Dateien im RS-274-X-Format verwendet, die mit dem Softwaretool CAM350 geöffnet werden können.
Gerberdateien enthalten alle Informationen über die Leiterplatte, wie z.B. Schaltkreise in jeder Schicht, Siebdruckschicht, Kupferschicht, Lötmaskenschicht, Umrissschicht, NC-Bohrung... Es wäre besser, wenn Sie auch Fab Drawing und Readme-Dateien zur Verfügung stellen können, um Ihre Anforderungen zu zeigen.
2. Die Dateien für die PCB-Bestückung
1) Zentroid-Datei/Pick&Place-Datei
Die Centroid-Datei/Pick&Place-Datei enthält die Informationen darüber, wo jedes Bauteil auf der Platine platziert werden soll. Sie enthält die X- und Y-Koordinaten jedes Bauteils sowie die Drehung, die Ebene, den Referenzbezeichner und den Wert/das Paket.
2) Materialliste (BOM)
Die Stückliste (Bill Of Materials) ist eine Liste aller Teile, die auf der Platine bestückt werden sollen. Die Informationen in der Stückliste müssen ausreichen, um jedes Bauteil zu definieren. Die Informationen in der Stückliste sind sehr wichtig, sie müssen vollständig und richtig sein, ohne jegliche Fehler. Eine vollständige BOM wird viele Probleme bei den Bauteilen reduzieren.
Hier sind einige notwendige Informationen in der Stückliste: Referenznummer, Teilenummer, Teilewert. Einige zusätzliche Informationen wären besser, wie z. B. Teilebeschreibung, Teilebilder, Teileherstellung, Teileverbindung...
3) Montagezeichnungen
Eine Zusammenbauzeichnung hilft, wenn es Probleme gibt, die Position aller Komponenten in der Stückliste zu finden, und sie hilft auch Ingenieuren und IQC, die Probleme zu überprüfen und zu finden, indem sie sie mit den hergestellten Leiterplatten vergleicht, insbesondere die Ausrichtung einiger Komponenten.
4) Besondere Anforderungen
Wenn es spezielle Anforderungen gibt, die schwer zu beschreiben sind, können Sie sie auch in Bildern oder Videos zeigen. Das wird bei der PCB-Montage sehr hilfreich sein.
5) Test und IC-Programmierung
Wenn Sie möchten, dass Ihr Hersteller IC in seinem Werk testet und programmiert, müssen Sie alle Programmierdateien, die Programmier- und Testmethode und das Test- und Programmiertool angeben, das verwendet werden kann.
Wenn Sie noch Zweifel an der Herstellung und Montage von Leiterplatten haben, stellt Ihnen PHILIFAST erfahrene Ingenieure für Ihre Beratung zur Verfügung.
