인쇄 회로 기판(PCB)은 소비자 기기부터 중요한 항공 우주 시스템에 이르기까지 현대 전자제품의 기초입니다. 기기가 점점 더 복잡해지고 소형화됨에 따라 제조 공정의 오차 범위는 거의 제로에 가까워지고 있습니다. 바로 여기에서 엄격한 품질 보증 전략이 가장 중요해집니다. 종합적인 PCB 테스트는 단순한 최종 체크포인트가 아니라 설계 의도를 검증하고 전기적 무결성을 보장하며 장기적인 신뢰성을 보장하기 위해 설계된 다단계의 체계적인 프로세스입니다. 결함이 있는 회로 기판은 비용이 많이 드는 리콜, 치명적인 고장, 브랜드 평판 손상으로 이어질 수 있으므로 강력한 테스트 에코시스템은 필수적인 투자입니다.
무결점 인쇄 회로 기판을 위한 필수 조건
상호 연결된 세상에서 단일 회로 기판의 성능은 전체 시스템에 영향을 미칠 수 있습니다. 무결점 PCB에 대한 수요는 신뢰성에 대한 소비자의 기대와 자동차 및 의료와 같은 산업의 엄격한 안전 요구 사항에 의해 주도되고 있습니다. 구리 트레이스의 미세한 균열이나 불완전한 납땜 접합부 등 미세한 결함 하나만으로도 전체 제품의 기능이 손상될 수 있습니다. 효과적인 PCB 테스트 방법은 이러한 잠재적 결함을 체계적으로 감지하고 제거할 수 있는 유일한 방법입니다.
이해관계의 이해: 결함으로 인한 비용과 신뢰성의 중요성 이해하기
결함으로 인한 비용은 제조 공정이 진행됨에 따라 기하급수적으로 증가합니다. 종이에서 발견된 설계 결함은 수정 비용이 저렴합니다. 베어 보드의 결함은 더 많은 비용이 듭니다. 부품을 조립한 후에 발견된 결함(PCBA 생성)은 상당한 재작업이 필요합니다. 무엇보다도 최종 사용자에게 결함이 전달되면 보증 청구, 제품 리콜, 소비자 신뢰에 돌이킬 수 없는 손상을 초래할 수 있습니다. 이 원칙은 최종 제품의 궁극적인 신뢰성을 보장하기 위해 조기에 자주 테스트하는 것의 중요성을 강조합니다.
PCB 테스트에 대한 전략적 접근: 체크리스트 그 이상
효과적인 품질 보증은 단일 테스트를 적용하는 것이 아니라 계층화된 전략을 구현하는 것입니다. 베어 보드부터 완전히 조립되어 기능하는 장치에 이르기까지 생산 단계에 따라 다양한 테스트 방법이 적합합니다. 이러한 전략적 접근 방식을 통해 PCB 제조업체는 특정 유형의 결함을 가능한 한 조기에 효율적으로 포착하여 생산 수율을 극대화하고 최종 회로 기판에 대한 최고 수준의 품질을 보장할 수 있습니다.
1단계: 베어 보드 테스트 - 견고한 기반 보장
고가의 부품을 배치하기 전에 베어 PCB 자체를 검증해야 합니다. 이 기초 단계에서는 핵심 전기 및 물리적 구조에 제조 결함이 없는지 확인합니다.
베어 보드용 육안 검사 및 자동 광학 검사(AOI)
첫 번째 방어선은 시각입니다. 자동 광학 검사(AOI) 시스템은 고해상도 카메라를 사용하여 기판에서 잘못된 트레이스 폭, 간격 위반, 단락 또는 솔더 마스크의 결함과 같은 결함을 스캔합니다. 이 신속하고 자동화된 프로세스는 구리 패턴의 물리적 무결성을 조기에 확인할 수 있는 중요한 기능을 제공합니다.
전기 테스트(E-Test): 회로 연속성 및 절연 확인
E-Test 또는 넷리스트 테스트는 보드의 전기적 무결성을 확인합니다. 의도한 모든 연결(연속성)이 존재하고 의도하지 않은 연결(단락)이 없는지 확인합니다. 시스템은 프로브를 사용하여 설계 파일에 정의된 모든 전기 경로를 검사하여 조립 전에 기본 회로가 올바른지 확인합니다.
재료 및 치수 확인
이 단계에서는 PCB가 물리적 사양을 충족하는지 확인합니다. 여기에는 보드의 두께, 재료 유형(예: FR-4), 구리 층의 두께 및 전반적인 치수 정확도 확인이 포함됩니다. 이러한 점검을 통해 보드가 인클로저에 적합하고 열 및 기계적 스트레스 하에서 예상대로 작동하는지 확인합니다.
2단계: 조립 후 검사 - 결함을 조기에 발견하기
부품이 실장되면 기판은 인쇄 회로 기판 어셈블리(PCBA)가 됩니다. 이 단계에서의 검사는 납땜 및 부품 배치 공정과 관련된 문제를 식별하는 데 매우 중요합니다. 검사 장비 시장은 빠르게 성장하고 있으며, 다음과 같은 전망이 나오고 있습니다. 2024년 1조4천9백억 달러에서 2025년 1조4천4백3십억 달러로 증가합니다., 를 통해 그 중요성을 강조하고 있습니다.
인쇄 회로 기판 어셈블리(PCBA)를 위한 자동 광학 검사(AOI)
부품 배치 후에는 AOI가 다시 사용되지만 이번에는 초점이 바뀝니다. 이 시스템은 올바른 부품 배치, 방향, 극성 및 납땜 품질을 검사합니다. 누락된 부품, 잘못된 부품, 브리징 또는 솔더 부족과 같은 눈에 보이는 솔더 접합 결함을 식별하여 가장 일반적인 조립 오류를 신속하게 포착할 수 있습니다.
솔더 페이스트 검사(SPI)
부품을 배치하기 전에 3D SPI 시스템은 패드에 쌓인 솔더 페이스트의 부피, 정렬 및 높이를 측정합니다. 대부분의 납땜 결함은 부적절한 솔더 페이스트 도포에서 비롯되므로 이 사전 점검은 수율을 개선하고 추후 재작업을 방지하는 가장 효과적인 방법 중 하나입니다.
엑스레이 검사: 표면 너머를 보기
볼 그리드 어레이(BGA)와 같이 패키지 아래에 연결부가 숨겨져 있는 부품의 경우 X-Ray 검사가 필수적입니다. 기술자는 부품을 투시하여 솔더 보이드, 단락, 적절한 볼 정렬 등 광학 검사로는 감지할 수 없는 결함을 검사할 수 있습니다. 이와 같은 고급 테스트는 다음과 같이 낮은 결함 실패율을 달성하는 데 기여합니다. 1.2%.
3단계: 전기 테스트 - 연결 및 구성 요소 기능 검증
PCBA를 육안으로 검사한 다음 단계는 전원을 켜고 전기적 특성을 테스트하는 것입니다. 이 단계에서는 모든 구성 요소가 올바르게 연결되고 기본 수준에서 작동하는지 확인합니다.
인-서킷 테스트(ICT): “손톱 밑 가시” 접근 방식
ICT는 대량 생산에 사용되는 강력한 테스트 방법입니다. “베드 오브 네일”로 알려진 맞춤형 픽스처는 보드의 수많은 테스트 지점과 동시에 접촉합니다. 단락, 개방, 수동 부품(저항, 커패시터)의 값을 빠르게 확인하고 아날로그 및 디지털 부품의 기능을 검증할 수 있습니다.

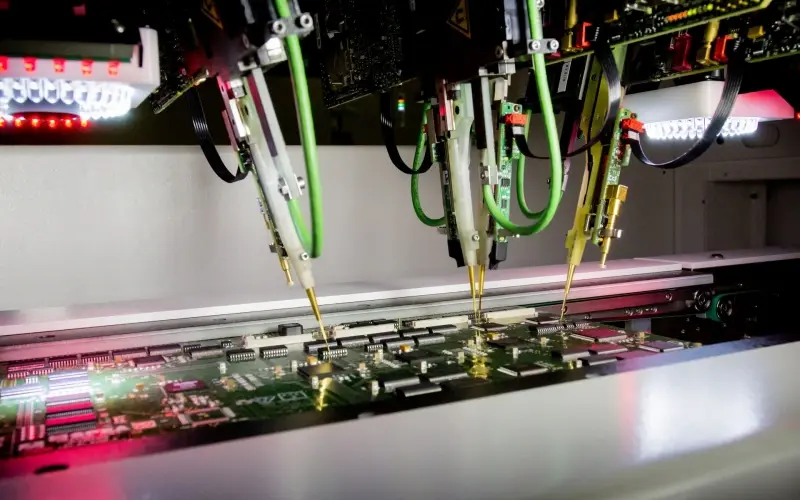

플라잉 프로브 테스트: 적은 수량 및 프로토타입을 위한 유연성
프로토타입 및 소규모 생산의 경우, 플라잉 프로브 테스터는 고정 장치가 없는 ICT 대안을 제공합니다. 로봇 프로브는 기판 위를 이동하며 부품 핀과 비아에 접촉하여 유사한 전기 측정을 수행합니다. ICT보다 느리지만 맞춤형 픽스처가 필요하지 않기 때문에 소량 생산 시나리오에 매우 유연하고 비용 효율적입니다.
바운더리 스캔(JTAG/IEEE 1149.1): 복잡한 디지털 회로 테스트
복잡한 집적 회로(IC)가 있는 최신 고밀도 보드의 경우, 모든 핀에 물리적으로 접근하는 것이 불가능한 경우가 많습니다. 바운더리 스캔 테스트는 많은 IC에 내장된 전용 테스트 로직을 사용하여 직접적인 물리적 프로브 없이도 IC 간의 연결을 확인하므로 복잡한 디지털 로직을 테스트하는 데 매우 유용합니다.
4단계: 기능 테스트 - 전반적인 성능 확인
이 단계는 궁극적인 검증 단계입니다. 기능 테스트(FCT)는 보드의 전원을 켜고 의도한 작동 환경을 시뮬레이션하여 설계자가 의도한 대로 정확하게 작동하는지 확인합니다.
기능 테스트(FCT): 실제 운영 시뮬레이션
FCT 동안 PCBA는 전원을 공급하고 최종 제품에서 볼 수 있는 입력 및 출력을 시뮬레이션하는 테스트 픽스처에 연결됩니다. 테스트 시스템은 올바른 전압과 신호를 적용한 다음 출력을 측정하여 전체 회로 기판이 지정된 요구 사항에 맞게 작동하는지 확인합니다.
펌웨어 프로그래밍 및 테스트
많은 제품의 경우 이 단계는 펌웨어 또는 소프트웨어가 보드의 마이크로컨트롤러 또는 프로세서에 로드되는 단계이기도 합니다. 그런 다음 기능 테스트에는 펌웨어가 올바르게 로드되었는지, 소프트웨어가 하드웨어 구성 요소를 올바르게 제어할 수 있는지 확인하는 루틴이 포함되는 경우가 많습니다.
5단계: 신뢰성 및 환경 테스트 - 장기적인 내구성 보장
까다로운 조건에서 작동하거나 사용 수명이 길어야 하는 제품의 경우 장기적인 신뢰성을 보장하기 위해 추가 테스트가 필요합니다.
환경 테스트: 한계에 도전하기
여기에는 PCBA를 환경 챔버에 넣어 극한의 온도, 습도, 진동을 주기적으로 가하는 과정이 포함됩니다. 고가속 수명 테스트(HALT)로 알려진 이 프로세스는 고장을 유도하고 현장에서 문제를 일으킬 수 있는 설계 또는 부품의 약점을 파악하기 위해 고안되었습니다.
번인 테스트: 조기 장애 감지 가속화: 초기 장애 감지 가속화
번인 테스트에는 종종 높은 온도와 전압에서 장시간(수 시간 또는 수일) PCBA를 실행하는 것이 포함됩니다. 이 프로세스는 수명 주기 초기에 고장이 발생하기 쉬운 부품인 “유아 사망률'을 걸러내기 위해 고안되었습니다.
상호 연결 스트레스 테스트(IST)
IST는 PCB 레이어 내의 비아와 인터커넥트의 신뢰성에 중점을 둡니다. 기판을 반복적으로 가열하여 기계적 응력을 유도하고, 내부 구리 연결에 균열이나 고장이 발생했음을 나타내는 저항 증가를 모니터링합니다.
EMC(전자파 적합성) 테스트
EMC 테스트는 회로 기판이 다른 장치에 영향을 줄 수 있는 과도한 전자기 간섭을 방출하지 않고 외부 소스의 간섭에 취약하지 않은지 확인합니다. 이는 많은 전자 제품에 대한 중요한 규제 요건입니다.
6단계: 고급 분석 및 지속적 개선 - 우수성 추진
최상위 PCB 제조업체는 테스트를 통해 불량 기판을 걸러내는 것뿐만 아니라 전체 제조 공정을 개선합니다.
고급 실험실 기법을 사용한 근본 원인 분석
고장이 감지되면 횡단면, 미세 단면, 주사 전자 현미경(SEM)과 같은 고급 기술을 사용하여 심층 분석을 수행하고 정확한 근본 원인을 찾습니다. 이러한 피드백은 생산 매개변수를 개선하는 데 매우 중요합니다.
테스트 가능성을 위한 설계(DFT) 및 제조를 위한 설계(DFM)
최고의 품질 보증은 설계 단계부터 시작됩니다. DFT 원칙에는 접근 가능한 테스트 포인트를 포함하는 등 테스트를 염두에 두고 기판을 설계하는 것이 포함됩니다. DFM은 설계가 원활하고 반복 가능한 제조 공정에 최적화되도록 보장하여 본질적으로 결함 발생 가능성을 줄입니다.
품질 게이트 구축 및 업계 표준 준수
강력한 품질 관리 시스템에는 제조의 각 단계마다 명확한 “품질 게이트'를 설정하는 것이 포함됩니다. 보드가 필요한 테스트를 통과해야 다음 단계로 넘어갈 수 있습니다. IPC와 같은 산업 표준을 준수하면 일관된 고품질 생산을 유지하기 위한 프레임워크가 제공됩니다.
결론 결론: 강력한 PCB 품질 보증 에코시스템 구축
인쇄 회로 기판의 품질과 신뢰성을 보장하는 것은 복잡하지만 필수적인 노력입니다. 베어 보드에서 시작하여 조립, 기능 검증, 장기적인 신뢰성 검사에 이르는 전략적이고 다층적인 접근 방식이 필요합니다. 자동 광학 검사 및 X-레이 분석에서 플라잉 프로브 및 기능 테스트에 이르기까지 각 방법은 포괄적인 품질 보증 에코시스템에서 중요한 역할을 합니다.
이러한 필수 PCB 테스트 항목을 통합함으로써 제조업체는 수율을 크게 개선하고 비용이 많이 드는 재작업을 줄이며 현장 고장을 방지할 수 있습니다. 설계자와 엔지니어에게 중요한 점은 테스트를 최종 장애물이 아니라 설계 및 제조 프로세스의 필수적인 부분으로 간주해야 한다는 것입니다. 지식이 풍부한 PCB 제조업체와 조기에 협력하고 테스트 가능성을 위한 설계와 같은 원칙을 수용하는 것이 오늘날 기술 환경의 요구를 충족하는 신뢰할 수 있는 고성능 전자 제품을 구축하기 위한 궁극적인 단계입니다.
