LED-valaistus on muuttunut kapeasta teknologiasta $70+ miljardin euron maailmanlaajuinen toimiala, ja piirilevyt ovat jokaisen valaisimen kriittinen selkäranka. PCBA-valmistus LED-sovellusten valmistaminen vaatii tarkkaa suunnittelua, jossa lämmönhallinta, sähköinen suorituskyky ja kustannustehokkuus ovat tasapainossa - haasteita, joita perinteinen elektroniikan kokoonpano harvoin kohtaa tässä mittakaavassa.
LED-tuotteiden painettujen piirilevyjen kokoonpanoprosessi eroaa olennaisesti perinteisestä elektroniikasta. LEDit tuottavat kompaktissa tilassa huomattavaa lämpöä, mikä edellyttää erikoissubstraatteja, kuten alumiini- tai kupariydinlevyjä, jotka haihduttavat lämpöenergiaa kolme-viisi kertaa nopeammin kuin tavanomaiset levyvalmisteet. FR-4-materiaalit. Mukaan Painetun piirilevyn kokoonpano markkinatutkimus, maailmanlaajuiset PCBA-markkinat kasvavat kiihtyvällä vauhdilla, mikä johtuu suurelta osin LEDien käyttöönotosta autoteollisuudessa, arkkitehtuurissa ja teollisuudessa.

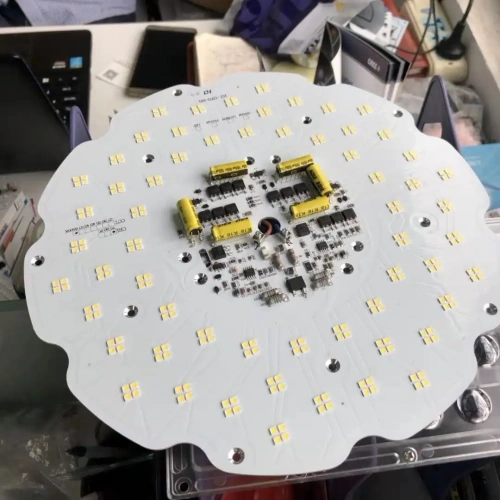

Nykyaikainen LED PCBA yhdistää useita eri aloja: SMT-komponenttien sijoittaminen ohjain IC:t ja passiiviset komponentit, lämpörajapintamateriaalien käyttö ja yhä useammin, chip-on-board (COB) suora LED-asennus. Osoitteessa LED-valmistusala kehittyy jatkuvasti kohti suurempaa valotiheyttä ja pidempää käyttöikää, mikä pakottaa PCBA-valmistajat ottamaan käyttöön edistyksellisiä materiaaleja ja laadunvalvontaprotokollia.
LED-kohtaisten kokoonpanoprosessien vivahteiden ymmärtäminen erottaa riittävän tuotannon huippuosaamisesta - tämä ero vaikuttaa suoraan tuotteen luotettavuuteen ja valmistajan maineeseen tässä kilpailutilanteessa.
LED PCBA:n valmistuksen tärkeimmät komponentit

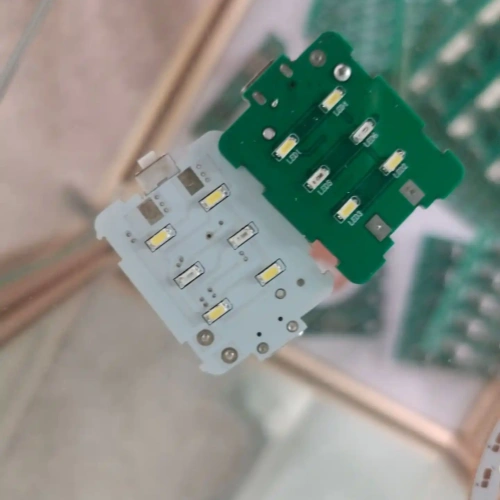

LED PCB valmistus perustuu useisiin erikoistuneisiin komponentteihin, jotka toimivat sopusoinnussa keskenään tuottaakseen luotettavan suorituskyvyn. Perustana on substraattimateriaali - tyypillisesti alumiini- tai kuparipäällysteinen laminaatti - joka tarjoaa lämmönhallintaominaisuudet kriittinen LEDien pitkäikäisyyden kannalta. Alan analyysin mukaan, lämmönjohtavuusvaatimukset ovat johtaneet 23% vuotuiseen kasvuun alumiinisubstraattien käyttöönotossa suuritehoisissa LED-sovelluksissa.
Itse LED-sirut ovat kriittisin komponentti, ja ne ovat COB-tekniikka (chip-on-board) hallitseva moderni muotoilu. Nämä sirut kiinnitetään suoraan piirilevylle, jolloin ei tarvita yksittäisiä LED-pakkauksia ja lämmönsiirto paranee. LEDien ympärillä virranrajoitusvastukset ja ohjain IC:t säätelevät virransyöttöä - näennäisen yksinkertainen toiminto, joka ratkaisee, toimiiko LED-valaisin 50 000 tuntia vai pettääkö se ennenaikaisesti.
Juotosmaski- ja silkkipainokerrokset viimeistelevät kokoonpanon, suojaavat kuparijälkiä ja tunnistavat komponenttien sijainnit valmistuksen aikana. Osoitteessa yksikerroksiset perusmallit, nämä komponentit kiinnitetään yhdelle pinnalle. Kuitenkin, monimutkaiset LED-järjestelmät käyttävät yhä useammin monikerroslevyjä, joihin on upotettu kuparisia lämpöläpivientejä - mikroskooppisia kanavia, jotka siirtävät lämpöä pois liitoskohdista yli 200 W/mK:n nopeudella. Tämä loppukäyttäjille näkymätön lämpöarkkitehtuuri erottaa ammattikäyttöön tarkoitetut LED-valaisimet kuluttajatuotteista, jotka haalistuvat tai välkkyvät kuukausien kuluessa asennuksesta.
PCBA-valmistusprosessien vertailu
Valmistajat käyttävät kolmea ensisijaista lähestymistapaa tuottaakseen LED-valaistus PCB kokoonpanoja, joista kullakin on omat etunsa eri sovellusten vaatimuksiin. Pinta-asennustekniikka (SMT) hallitsee alaa, ja sen osuus on noin 1,5 miljardia euroa. 85% LED-piirilevyjen tuotannosta sen nopeuden ja tarkkuuden ansiosta. THT-tekniikka (Through-Hole Technology) on harvinaisempi, mutta se tarjoaa erinomaisen mekaanisen vakauden korkean tärinän ympäristöissä, kuten teollisuuskalusteissa. Chip-on-Board (COB) edustaa integroiduinta lähestymistapaa, jossa LED-piikit liimataan suoraan substraattiin maksimaalisen lämpötehokkuuden saavuttamiseksi.
Valintaperusteet perustuvat kolmeen tekijään: tuotantomäärä, komponenttitiheys ja lämmönhallintatarpeet. SMT soveltuu erinomaisesti suuren volyymin skenaarioihin, joissa automaatio lisää kustannustehokkuutta, kun taas joustavat PCB-vaihtoehdot mahdollistavat ainutlaatuiset muototekijät arkkitehtonisia asennuksia varten. COB-teknologia on voimakkaimmin kasvava, ja markkinoiden ennustetaan saavuttavan seuraavat arvot $4,8 miljardia euroa vuoteen 2030 mennessä. kun valmistajat asettavat lämpösuorituskyvyn etusijalle.
Kuitenkin, mikään menetelmä ei sovi kaikkiin sovelluksiin. Katuvalaistus vaatii usein läpireikäkokoonpanon kestävyyttä, kun taas kuluttajalamput hyötyvät SMT:n pienentämisominaisuuksista. Valinta tasapainottaa viime kädessä työkalujen alkuvaiheen kustannuksia ja pitkän aikavälin luotettavuusvaatimuksia - päätös, joka vaikuttaa sekä valmistuksen työnkulkuun että lopputuotteen suorituskykyyn nykypäivän kilpailluilla valaistusmarkkinoilla.
Menetelmä yksi: pinta-asennustekniikka (SMT)

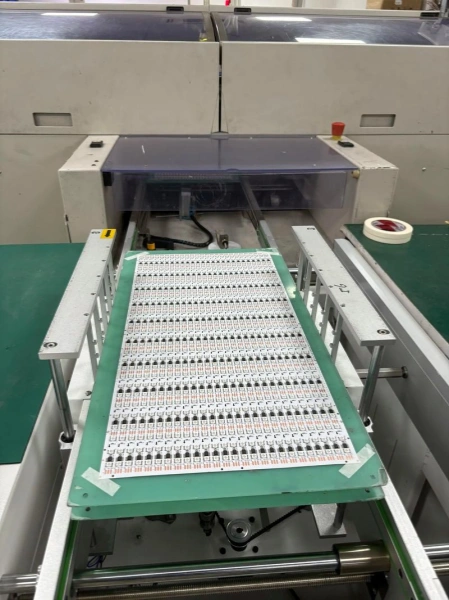

Pinta-asennustekniikka hallitsee modernia LED PCB-kokoonpano, joka muodostaa suurimman osan kaupallisesta tuotannosta sen nopeuden ja komponenttitiheyden etujen vuoksi. Tässä prosessissa komponentit kiinnitetään suoraan piirilevyn pintaan sen sijaan, että johdot työnnettäisiin reikien läpi, minkä ansiosta valmistajat voivat sijoittaa tuhansia komponentteja tunnissa automaattisten pick-and-place-koneiden avulla.
SMT-työnkulku alkaa juotospastan levittämisellä kaavioiden avulla, jolloin tinapohjainen seos laskeutuu tarkasti kuparialustoille. Tämän jälkeen automatisoidut sijoituskoneet sijoittavat LED-sirut, vastukset ja ohjain IC:t 0,02 mm:n tarkkuudella - tämä on tärkeää, jotta valoteho säilyy tasaisena koko matriisissa. Reflow-uunit viimeistelevät prosessin sulattamalla juotospastan kontrolloiduissa lämpötilaprofiileissa, jotka lyijyttömiä kokoonpanoja varten ovat tyypillisesti 230-250 °C.
Tämä lähestymistapa soveltuu erinomaisesti suuren volyymin LED-valaistustuotantoon, jossa yksikkökohtaisilla kustannuksilla on eniten merkitystä. Mukaan Painetun piirilevyn kokoonpano Markkina-analyysi, SMT-kokoonpano vähentää valmistuskustannuksia 30-40% verrattuna vaihtoehtoisiin menetelmiin ja tukee samalla miniatyrisointisuuntauksia. Osoitteessa moderni kokoonpanoprosessi saadaan aikaan komponenttien sijoittelua, joka olisi mahdotonta manuaalisesti.
SMT aiheuttaa kuitenkin lämmönhallintaan liittyviä haasteita. Levyä vasten asennetuilla komponenteilla on rajalliset lämmönpoistokanavat, mikä edellyttää huolellista lämpösuunnittelua - erityisesti suuritehoisissa LED-sovelluksissa, joissa liitoslämpötilat vaikuttavat suoraan käyttöikään ja suorituskykyyn.
Menetelmä kaksi: läpivientitekniikka
Läpireikätekniikka pysyy merkityksellisenä tiettyjen LED-valaistussovellukset huolimatta SMT:n hallitsevasta asemasta nykyaikaisessa PCB valmistus LED:lle järjestelmät. Tässä perinteisessä kokoonpanomenetelmässä komponenttien johtimet työnnetään levyssä olevien porattujen reikien läpi ennen niiden juottamista vastakkaiselle puolelle, mikä luo poikkeuksellisen lujat mekaaniset sidokset.
Suuritehoiset LED-valaisimet - erityisesti teollisuusympäristöissä, katuvaloissa ja autosovelluksissa - käyttävät usein läpireikäisiä komponentteja kriittisissä liitännöissä. Prosessi on erinomainen silloin, kun kokoonpanojen on kestettävä jatkuvaa tärinää, lämpösykliä tai fyysistä rasitusta, joka saattaa vaarantaa pinta-asennetut liitokset. Virtalähteet, muuntajat ja LED-ajureiden lämpöä haihduttavat komponentit käyttävät usein tätä menetelmää erityisesti sen vuoksi, että se on parannettu luotettavuus mekaanisessa rasituksessa.
Läpivientikokoonpanoon liittyy kuitenkin huomattavia rajoituksia. Valmistusnopeus laskee merkittävästi verrattuna automatisoituihin SMT-linjoihin, ja reikien välystä koskevat vaatimukset rajoittavat komponenttien tiheyttä. Työvoimakustannukset ovat yleensä korkeammat, koska automatisoituja prosesseja täydennetään usein manuaalisella asennuksella. Useimmissa nykyaikaisissa LED PCBA:issa käytetään hybridistrategiaa, jossa läpireikätekniikkaa käytetään yksinomaan suurille rasituksille alttiissa liitännöissä, kun taas suurin osa komponenteista asennetaan SMT:llä. Tämä yhdistelmä tasapainottaa mekaanisen luotettavuuden ja valmistustehokkuuden, erityisesti sovelluksissa, joissa vikaantumisella on turvallisuus- tai taloudellisia seurauksia.
Tapaustutkimus: LED PCBA:n onnistunut käyttöönotto
Eräs merkittävä autojen valaistuksen valmistaja kohtasi laatuongelmia siirtyessään perinteisistä hehkulamppujärjestelmistä LED-pohjaisiin kokoonpanoihin. Heidän nykyiset SMT-kokoonpano LED prosessit kamppailivat lämmönhallintaongelmien kanssa, mikä johti kenttätesteissä yli 8%:n ennenaikaiseen vikaantumisasteeseen.
Ratkaisuun kuului kumppanuus seuraavien tahojen kanssa erikoistunut PCBA-valmistaja kokemusta lämpösuunnittelun optimoinnista. Tärkeimpiin toteutusvaiheisiin kuului piirilevyn alustan uudelleensuunnittelu käyttäen alumiinisydänmateriaaleja, joiden lämmönjohtavuus on 2,0 W/m-K, automaattisten optisten tarkastusjärjestelmien (AOI) käyttöönotto kolmessa tuotantovaiheessa ja tiukkojen reflow-profiilin valvontatoimien käyttöönotto siten, että huippulämpötilat pysyivät ±3 °C:n toleranssien sisällä.
Tulokset osoittivat järjestelmällisen prosessin parantamisen vaikutuksen. Kuudessa kuukaudessa kenttävikojen määrä laski 0,9%:iin, ja tuotannon läpimeno kasvoi 34%:llä vähentyneiden jälkikäsittelyjaksojen ansiosta. . Painetun piirilevyn kokoonpanomarkkinat ennustaa jatkuvaa kasvua, joka perustuu tällaisiin laatuun keskittyviin toteutuksiin autoteollisuudessa ja teollisuudessa.
Valmistajan investoinnit lämpösimulointiohjelmistoihin ja reaaliaikaisiin valvontajärjestelmiin osoittautuivat erityisen arvokkaiksi. Siirtyminen vaati kuitenkin huomattavia pääomamenoja - noin $850 000 euroa laitteiden päivittämiseen ja käyttäjien koulutukseen. Tämä tapaus havainnollistaa, miten strategisen prosessin hiominen ratkaisee LED-valaisimien kokoonpanon perustavanlaatuisia haasteita ja luo samalla skaalautuvia laatutasoja.
Tekninen syväsukellus: Lämmönhallinta LED PCBA:ssa
Tehokas lämmönhallinta on kriittisin yksittäinen tekijä, joka määrittää ledien pitkäikäisyyden ja suorituskyvyn. Vaikka LEDit muuttavat energiaa tehokkaammin kuin perinteiset valaisimet, noin 65-80% syötetystä tehosta haihtuu edelleen lämpönä. Ilman asianmukaista lämmönhallintaa liitoslämpötilat voivat nousta yli 150 °C:n, mikä nopeuttaa valovoiman heikkenemistä dramaattisesti ja lyhentää käyttöikää 50% tai enemmän.
LED-sirun kiinnitys tekniikat vaikuttavat suoraan lämpöreitteihin. Suorat lämpöreitit LED-liitoksesta PCB-alustaan minimoivat lämpöresistanssin, joka on ensisijainen este lämmön haihtumiselle. Metalliydinpiirilevyt (MCPCB) tarjoavat lämmönjohtavuusarvot, jotka vaihtelevat välillä 1,0-8,0 W/m-K, mikä on huomattavasti parempi kuin standardin FR-4:n 0,3 W/m-K. Kuitenkin, kehittyneet asennustekniikat yhtä paljon merkitystä kuin substraatin valinnalla.
Lämpöläpiviennit parantavat pystysuoraa lämmönsiirtoa piirilevykerrosten läpi. Valmistajat sijoittavat tyypillisesti halkaisijaltaan 0,3 mm:n läpivientien rivejä LED-jalanjälkien alle ja luovat matalan vastuksen kanavia kuparitasoihin tai ulkoisiin jäähdytyslevyihin. Yleinen malli käyttää 9-16 läpivientiä LEDiä kohti 0,8-1,0 mm:n välein. Yhdistettynä sopiviin juotospastamääriin - tyypillisesti 0,1-0,15 mm:n paksuuteen - näillä kokoonpanoilla saavutetaan alle 5 °C/W:n lämpöresistanssit liitoskohdan ja levyn välillä.
The Painetun piirilevyn kokoonpanomarkkinat vaatii yhä enemmän lämpösimulointia suunnitteluvaiheessa. CFD-mallinnus (Computational fluid dynamics) ennustaa kuumien pisteiden muodostumisen ennen prototyyppien valmistusta, mikä lyhentää kehityssykliä 30-40%. Tämä ennaltaehkäisevä lähestymistapa käsittelee lämmönhallintaa arkkitehtuurin tasolla sen sijaan, että sitä käsiteltäisiin jälkikäteen.
LED PCBA:n rajoitukset ja näkökohdat
Huolimatta LED PCBA:n valmistuksen teknisestä kehityksestä on useita luontaisia rajoituksia, jotka on otettava huolellisesti huomioon suunnittelun ja toteutuksen aikana. Näiden rajoitusten ymmärtäminen auttaa insinöörejä tekemään tietoon perustuvia päätöksiä ja asettamaan realistisia odotuksia järjestelmän suorituskyvylle.
Kustannukset ovat edelleen merkittävä este laajamittaiselle käyttöönotolle.. Vaikka LED-teknologia on tullut edullisemmaksi, korkealaatuinen PCBA-valmistus - erityisesti sovelluksissa, jotka vaativat kehittyneitä lämmönhallinta ratkaisut - tarjoaa edelleen korkeamman hinnoittelun. Osoitteessa Chip-on-Board LED-markkinat heijastaa tätä todellisuutta, sillä kehittyneet pakkausmuodot lisäävät 15-30% kokonaistuotantokustannuksia perinteisiin asennustekniikoihin verrattuna.
Suunnittelun monimutkaisuus aiheuttaa useita vikapisteitä. Virranhallintapiirien, ohjainelektroniikan ja LED-joukkojen integrointi yhdelle levylle luo keskinäisiä riippuvuuksia, jotka voivat vaikeuttaa vianetsintää. Yksittäinen kylmä juotosliitos tai riittämätön lämpörajapinta voi johtaa koko järjestelmän suorituskyvyn heikkenemiseen. Miniatyrisointisuuntaus pahentaa tätä haastetta, sillä komponenttien pienemmät etäisyydet toisistaan lisäävät alttiutta lämpöristiriidoille ja sähkömagneettisille häiriöille.
Materiaalin valinnassa tehdään jatkuvasti kompromisseja suorituskyvyn ja kustannusten välillä. Vaikka metalliydinpiirilevyt tarjoavat erinomaisen lämmönpoiston, ne poistavat mahdollisuuden läpireikäkomponentteihin ja monimutkaistavat monikerrosrakenteita. Tavalliset FR-4-alustat ovat edelleen kustannustehokkaita, mutta ne vaativat aggressiivisempia lämmönhallintastrategioita, kuten suurempia jäähdytyslevyjä ja pakkoilman jäähdytystä - ratkaisuja, jotka lisäävät materiaalikustannuksia ja järjestelmän monimutkaisuutta.
Keskeiset asiat
LED PCBA:n valmistus on tarkkuuselektroniikan ja lämpötekniikan risteyskohdassa, jossa materiaalivalinnat, kokoonpanotekniikat ja lämmönhallinta määrittävät yhdessä tuotteen pitkäikäisyyden ja suorituskyvyn.. Teollisuuden kehitys kohti miniatyrisointia ja suurempia tehotiheyksiä edellyttää yhä kehittyneempiä lähestymistapoja lämmönpoistoon, ja alumiinialustat ja kehittyneistä dielektrisistä materiaaleista on tulossa pikemminkin tavanomaisia kuin poikkeuksellisia.
The maailmanlaajuisten PCBA-markkinoiden ennustettu kasvu $11,6 miljardiin euroon vuoteen 2032 mennessä. ei heijasta pelkästään lisääntynyttä kysyntää vaan perustavanlaatuista siirtymistä kohti älykkäitä valaistusjärjestelmiä, jotka edellyttävät monimutkaisempaa piirien integrointia. Menestyminen tässä ympäristössä edellyttää valmistajilta tasapainoilua kilpailevien prioriteettien välillä: lämpösuorituskyky vastaan kustannusrajoitukset, automaatio vastaan joustavuus ja standardointi vastaan räätälöinti.
Valmistajille, jotka aloittavat tai laajentavat LED-PCBA-tuotantoa, kolme prioriteettia on ehdottoman tärkeitä: vankkojen lämmönhallintaprotokollien luominen, tiukan laadunvalvonnan toteuttaminen komponenttitasolla ja joustavuuden säilyttäminen nopean teknologisen kehityksen huomioon ottamiseksi. Ne valmistajat menestyvät, jotka eivät pidä lämmönhallintaa teknisenä haasteena vaan jatkuvana optimointiprosessina, joka mukautuu kehittyviin LED-kemioihin, ohjainteknologioihin ja sovelluskohtaisiin vaatimuksiin.
Tulevaisuus kuuluu valmistajille, jotka ymmärtävät, että ylivoimainen LED PCBA ei ole yksittäistä huippuosaamista kokoonpanossa tai suunnittelussa, vaan materiaalitieteen, lämpöfysiikan ja valmistustarkkuuden järjestelmällistä integrointia.
