Οι σύγχρονες ηλεκτρονικές συσκευές γίνονται καθημερινά μικρότερες και ισχυρότερες. Αυτή η ραγδαία εξέλιξη δημιουργεί μια σημαντική πρόκληση για τους μηχανικούς: αποτελεσματική απαγωγή θερμότητας. Όταν τα εξαρτήματα θερμαίνονται, η απόδοση πέφτει και η αξιοπιστία υποφέρει.
A PCB μεταλλικού πυρήνα προσφέρει μια μετασχηματιστική λύση για αυτές τις απαιτητικές εφαρμογές. Με την ενσωμάτωση ενός βασικού στρώματος αγώγιμου υλικού, αυτό το εξειδικευμένο Πλακέτα τυπωμένου κυκλώματος σχεδιασμός απομακρύνει τη θερμότητα από τα ευαίσθητα μέρη πολύ πιο γρήγορα από τις παραδοσιακές εναλλακτικές λύσεις από υαλοβάμβακα.
Η υιοθέτηση αυτής της προηγμένης τεχνολογίας είναι απαραίτητη για τη διατήρηση της ανταγωνιστικότητας στη σημερινή αγορά με τους γρήγορους ρυθμούς. Είτε σχεδιάζετε φωτισμό υψηλής ισχύος είτε πολύπλοκα συστήματα αυτοκινήτων, η επιλογή της σωστής Πλακέτα τυπωμένου κυκλώματος διασφαλίζει ότι το υλικό σας παραμένει σταθερό υπό πίεση. Επενδύοντας σε ένα υψηλής ποιότητας PCB μεταλλικού πυρήνα είναι ο πιο έξυπνος τρόπος για να διασφαλίσετε το μέλλον του επόμενου τεχνικού σας έργου.
Βασικά συμπεράσματα
- Ενισχυμένο θερμική διαχείριση αποτρέπει την υπερθέρμανση σε ηλεκτρονικά συστήματα υψηλών επιδόσεων.
- Τα υποστρώματα με βάση το μέταλλο προσφέρουν ανώτερη ανθεκτικότητα σε σύγκριση με τα συνήθη υλικά.
- Βελτιωμένο διάχυση θερμότητας οδηγεί σε μεγαλύτερη διάρκεια ζωής των προϊόντων και καλύτερη αξιοπιστία.
- Οι μηχανικοί μπορούν να επιτύχουν υψηλότερη πυκνότητα ισχύος σε μικρότερες διαστάσεις της συσκευής.
- Η παρακολούθηση αυτών των τάσεων του υλικού παρέχει ένα σαφές ανταγωνιστικό πλεονέκτημα.

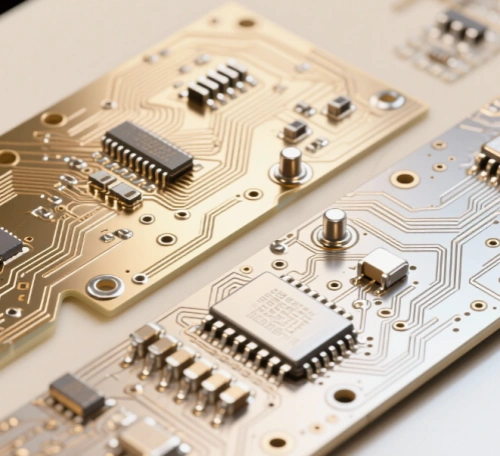

Κατανόηση των βασικών αρχών του Metal Core PCB
Στην καρδιά των ηλεκτρονικών υψηλής απόδοσης βρίσκεται ο εξελιγμένος σχεδιασμός του PCB μεταλλικού πυρήνα. Σε αντίθεση με τις τυπικές σανίδες, αυτή η τεχνολογία ενσωματώνει μια μεταλλική βάση για να παρέχει δομική υποστήριξη και αποτελεσματική διάχυση θερμότητας. Αυτή η μοναδική αρχιτεκτονική επιτρέπει στους μηχανικούς να διευρύνουν τα όρια της πυκνότητας ισχύος σε συμπαγείς συσκευές.
Τι ορίζει μια πλακέτα τυπωμένου κυκλώματος με μεταλλικό πυρήνα
A πλακέτα τυπωμένου κυκλώματος αυτού του τύπου ορίζεται από την πολυεπίπεδη κατασκευή του. Συνήθως αποτελείται από μια μεταλλική βάση, η οποία είναι συνήθως αλουμίνιο ή χαλκός, ακολουθούμενη από ένα λεπτό μονωτικό στρώμα και ένα ανώτερο στρώμα κυκλώματος χαλκού.
Η μεταλλική βάση λειτουργεί ως ισχυρά θεμέλια που προσφέρει ανώτερη μηχανική αντοχή σε σύγκριση με τα παραδοσιακά υλικά. Συνδυάζοντας αυτά τα στρώματα, η πλακέτα διαχειρίζεται αποτελεσματικά τη θερμότητα, διατηρώντας παράλληλα την ηλεκτρική απομόνωση που απαιτείται για πολύπλοκα κυκλώματα.
Ο ρόλος του διηλεκτρικού στρώματος στη θερμική διαχείριση
Το διηλεκτρικό στρώμα χρησιμεύει ως η κρίσιμη γέφυρα μεταξύ της μεταλλικής βάσης και του χάλκινου κυκλώματος. Η κύρια αποστολή του είναι να παρέχει υψηλή ηλεκτρική μόνωση, ενώ παράλληλα επιτρέπει τη διέλευση της θερμότητας προς τον μεταλλικό πυρήνα.
Αποτελεσματικό θερμική διαχείριση εξαρτάται εξ ολοκλήρου από την ποιότητα και το πάχος του υλικού αυτού. Ένα καλά σχεδιασμένο στρώμα διασφαλίζει ότι η θερμότητα που παράγεται από τα εξαρτήματα απομακρύνεται γρήγορα, αποτρέποντας τη ζημιά και παράταση της διάρκειας ζωής ολόκληρου του συστήματος.
Γιατί η θερμική αγωγιμότητα έχει σημασία για τα σύγχρονα ηλεκτρονικά
Κάθε ηλεκτρονική συσκευή παράγει θερμότητα, αλλά ο τρόπος με τον οποίο χειρίζεστε αυτή την ενέργεια καθορίζει την τελική επιτυχία της. Αποτελεσματικό θερμική διαχείριση δεν είναι πλέον προαιρετικό χαρακτηριστικό- αποτελεί βασική απαίτηση για κάθε σχεδιασμό υψηλής απόδοσης. Θέτοντας ως προτεραιότητα τον τρόπο με τον οποίο η θερμότητα απομακρύνεται από τα ευαίσθητα μέρη, οι μηχανικοί μπορούν να διασφαλίσουν ότι τα προϊόντα τους παραμένουν σταθερά και λειτουργικά υπό υψηλούς φόρτους εργασίας.
Ο αντίκτυπος της θερμότητας στη διάρκεια ζωής των εξαρτημάτων
Η υπερβολική θερμότητα δρα ως ο πρωταρχικός εχθρός των ηλεκτρονική αξιοπιστία. Όταν τα εξαρτήματα λειτουργούν σε υψηλές θερμοκρασίες για μεγάλα χρονικά διαστήματα, τα εσωτερικά υλικά αρχίζουν να υποβαθμίζονται πολύ πιο γρήγορα από το αναμενόμενο. Αυτή η διαδικασία οδηγεί συχνά σε περιοδικές βλάβες ή σε ολική καταστροφή του συστήματος.
Βελτίωση του διάχυση θερμότητας είναι ο πιο αποτελεσματικός τρόπος για την καταπολέμηση αυτής της μείωσης. Χρησιμοποιώντας υλικά με υψηλή θερμική αγωγιμότητα, οι σχεδιαστές μπορούν να απομακρύνουν τη θερμότητα από τις κρίσιμες συνδέσεις πριν προκαλέσει μόνιμη βλάβη. Αυτή η απλή αλλαγή στρατηγικής παρατείνει σημαντικά τη λειτουργική διάρκεια ζωής των ηλεκτρονικών σας συγκροτημάτων.
Πρόληψη θερμικής διαφυγής σε συστήματα υψηλής ισχύος
Στον κόσμο της ηλεκτρονικά υψηλής ισχύος, ο κίνδυνος θερμικής διαφυγής είναι μια συνεχής ανησυχία. Αυτό το επικίνδυνο φαινόμενο συμβαίνει όταν μια αύξηση της θερμοκρασίας μεταβάλλει τις συνθήκες με τρόπο που προκαλεί περαιτέρω αύξηση της θερμοκρασίας. Χωρίς την κατάλληλη παρέμβαση, αυτός ο κύκλος μπορεί γρήγορα να καταστρέψει μια ολόκληρη πλακέτα κυκλώματος.
Βελτιστοποίηση απόδοση μεταφοράς θερμότητας αποτελεί την καλύτερη άμυνα κατά αυτών των καταστροφικών γεγονότων. Με τη δημιουργία μιας καθαρής διαδρομής χαμηλής αντίστασης για τη διαφυγή της θερμότητας, διατηρείτε το σύστημα εντός των ορίων ασφαλούς λειτουργίας. Αξιόπιστη ψύξη διασφαλίζει ότι τα συστήματα ισχύος σας παραμένουν σταθερά, ακόμη και όταν πιέζονται στα απόλυτα όριά τους.
Βασικά υλικά που χρησιμοποιούνται στην κατασκευή PCB με μεταλλικό πυρήνα
Τα θεμέλια κάθε αξιόπιστης ηλεκτρονικής συσκευής ξεκινούν με την επιλογή του υλικού του πυρήνα της. Η επιλογή του σωστού υποστρώματος είναι ζωτικής σημασίας για την επίτευξη των επιθυμητών θερμική αγωγιμότητα και μηχανική σταθερότητα στο τελικό σας προϊόν.
Οι σχεδιαστές πρέπει να σταθμίσουν τα οφέλη των διαφόρων μετάλλων σε σχέση με τις απαιτήσεις του έργου τους. Κάθε υλικό προσφέρει μοναδικά χαρακτηριστικά που επηρεάζουν τόσο την απόδοση όσο και το κόστος κατασκευής.
Πίνακες βάσης αλουμινίου για οικονομικά αποδοτική ψύξη
Το PCB αλουμινίου θεωρείται ευρέως η πιο δημοφιλής επιλογή για τα γενικά ηλεκτρονικά. Παρέχει εξαιρετική ισορροπία μεταξύ τιμής και απόδοσης, καθιστώντας το αγαπημένο για αντικείμενα μαζικής παραγωγής.
Αυτές οι πλακέτες είναι ιδιαίτερα αποτελεσματικές σε λύσεις φωτισμού όπου διάχυση θερμότητας είναι αναγκαία, αλλά οι περιορισμοί του προϋπολογισμού είναι περιορισμένοι. Το αλουμίνιο είναι ελαφρύ, εύκολο στην κατεργασία και προσφέρει μια αξιόπιστη οδό διαφυγής της θερμότητας από τα ευαίσθητα εξαρτήματα.
Χάλκινες πλακέτες βάσης για ανώτερη θερμική απόδοση
Όταν ο σχεδιασμός σας απαιτεί ακραία διαχείριση θερμότητας, ένα Χάλκινη πλακέτα βάσης είναι συχνά η καλύτερη λύση. Ο χαλκός διαθέτει σημαντικά υψηλότερο θερμική αγωγιμότητα από το αλουμίνιο, επιτρέποντάς του να απομακρύνει τη θερμότητα από τα εξαρτήματα υψηλής ισχύος πολύ πιο γρήγορα.
“Η αποδοτικότητα στα ηλεκτρονικά δεν έχει να κάνει μόνο με την ταχύτητα, αλλά και με την ικανότητα αποτελεσματικής διαχείρισης της ενέργειας και της θερμότητας μακροπρόθεσμα”.”
Αν και η παραγωγή αυτών των πλακετών είναι ακριβότερη, είναι απαραίτητες για κυκλώματα υψηλής πυκνότητας που παράγουν έντονη θερμότητα. Εξασφαλίζουν ότι τα εξαρτήματά σας παραμένουν σε ασφαλείς θερμοκρασίες λειτουργίας, αποτρέποντας την πρόωρη αποτυχία.
Χαλύβδινες πλάκες βάσης για εξειδικευμένες βιομηχανικές εφαρμογές
Για το βιομηχανικές εφαρμογές PCB που απαιτούν εξαιρετική ανθεκτικότητα, ο χάλυβας είναι μια εξαιρετική επιλογή. Οι χαλύβδινες πλάκες βάσης προσφέρουν ανώτερη μηχανική αντοχή σε σύγκριση με τις αντίστοιχες πλάκες από αλουμίνιο ή χαλκό.
Χρησιμοποιούνται συχνά σε περιβάλλοντα όπου η πλακέτα μπορεί να υποστεί φυσική καταπόνηση ή κραδασμούς. Αν και δεν αγωγιμοποιούν τη θερμότητα τόσο καλά όσο ο χαλκός, η δομική τους ακεραιότητα τα καθιστά ιδανικά για μηχανήματα βαρέως τύπου και εξαρτήματα αυτοκινήτων.
| Υλικό | Θερμική αγωγιμότητα | Κόστος | Μηχανική αντοχή |
|---|---|---|---|
| Αλουμίνιο | Μέτρια | Χαμηλή | Καλή |
| Χαλκός | Υψηλή | Υψηλή | Μέτρια |
| Χάλυβας | Χαμηλή | Μέτρια | Εξαιρετικό |
Επιλογή του σωστού υλικού είναι μια πράξη εξισορρόπησης μεταξύ του προϋπολογισμού σας και των φυσικών απαιτήσεων του έργου σας. Με την κατανόηση αυτών των βασικών επιλογών, μπορείτε να διασφαλίσετε ότι τα ηλεκτρονικά σας θα παραμείνουν δροσερά, σταθερά και με μεγάλη διάρκεια ζωής.
Πλεονεκτήματα της επιλογής τεχνολογίας PCB μεταλλικού πυρήνα
PCB μεταλλικού πυρήνα τεχνολογία προσφέρει μια μετασχηματιστική προσέγγιση στις σύγχρονες προκλήσεις της μηχανικής. Με την ενσωμάτωση μιας μεταλλικής βάσης, αυτές οι πλακέτες παρέχουν μια στιβαρή βάση που τα τυποποιημένα υλικά απλά δεν μπορούν να φτάσουν. Οι σχεδιαστές επιλέγουν συχνά αυτή την τεχνολογία για να εξασφαλίσουν ηλεκτρονική αξιοπιστία σε απαιτητικές εφαρμογές.
Ενισχυμένη ανθεκτικότητα και μηχανική αντοχή
Ένα από τα κύρια πλεονεκτήματα της χρήσης μεταλλικής βάσης είναι η σημαντική αύξηση της δομικής ακεραιότητας. Σε αντίθεση με τις παραδοσιακές πλάκες που μπορεί να λυγίσουν ή να σπάσουν υπό πίεση, οι μεταλλικοί πυρήνες παρέχουν μια άκαμπτη πλατφόρμα που αντέχει στους κραδασμούς και τις φυσικές επιπτώσεις. Αυτό τους καθιστά ιδανική επιλογή για βιομηχανικά περιβάλλοντα όπου ο εξοπλισμός αντιμετωπίζει συνεχείς μετακινήσεις ή σκληρές συνθήκες.
Η εγγενής αντοχή του μεταλλικού στρώματος προστατεύει τα ευαίσθητα εξαρτήματα από μηχανικές βλάβες. Αυτή η ανθεκτικότητα εξασφαλίζει ότι το υλικό σας παραμένει λειτουργικό ακόμη και όταν εκτίθεται σε ακραίους κύκλους λειτουργίας. Η επένδυση σε αυτή την τεχνολογία οδηγεί συχνά σε μεγαλύτερη διάρκεια ζωής του προϊόντος και μειωμένο κόστος συντήρησης.
Ανώτερη απαγωγή θερμότητας σε σύγκριση με το FR4
Κατά την εκτέλεση μιας Σύγκριση FR4, η διαφορά στη θερμική απόδοση γίνεται αμέσως αντιληπτή. Οι συνήθεις πλάκες από υαλοβάμβακα λειτουργούν ως μονωτές, παγιδεύοντας θερμότητα κοντά σε κρίσιμα εξαρτήματα. Αντίθετα, οι μεταλλικοί πυρήνες λειτουργούν ως απαγωγείς θερμότητας, διευκολύνοντας την ταχεία διάχυση θερμότητας μακριά από την πηγή.
“Αποτελεσματική θερμική διαχείριση είναι ο αθόρυβος ήρωας των ηλεκτρονικών υψηλής απόδοσης, ο οποίος υπαγορεύει το όριο μεταξύ επιτυχίας και αποτυχίας σε συστήματα με μεγάλη πυκνότητα ισχύος”.”
- Βιομηχανικά πρότυπα μηχανικής
Αυτό το απόδοση μεταφοράς θερμότητας επιτρέπει στα εξαρτήματα να λειτουργούν σε χαμηλότερες θερμοκρασίες, γεγονός που αποτρέπει την πρόωρη υποβάθμιση. Βελτιστοποιώντας θερμική διαχείριση, οι μηχανικοί μπορούν να ωθήσουν τα σχέδιά τους σε υψηλότερα επίπεδα ισχύος χωρίς να διακινδυνεύσουν θερμική διαφυγή. Ο παρακάτω πίνακας υπογραμμίζει γιατί αυτή η τεχνολογία αποτελεί προτιμώμενη επιλογή για εφαρμογές υψηλής ισχύος.
| Χαρακτηριστικό γνώρισμα | Πίνακας FR4 | PCB μεταλλικού πυρήνα |
|---|---|---|
| Θερμική αγωγιμότητα | Χαμηλή (0,25 W/mK) | Υψηλή (1,0 - 3,0 W/mK) |
| Μηχανική ακαμψία | Μέτρια | Εξαιρετικό |
| Διασπορά θερμότητας | Φτωχό | Superior |
| Αποδοτικότητα κόστους | Υψηλή | Μέτρια |
Βελτιστοποίηση χώρου σε συμπαγή ηλεκτρονικά σχέδια
Σύγχρονο συμπαγή ηλεκτρονικά συστήματα απαιτούν έξυπνες λύσεις για τη διαχείριση της θερμότητας σε περιορισμένο χώρο. Επειδή οι πλακέτες μεταλλικού πυρήνα διαχειρίζονται τη θερμότητα τόσο αποτελεσματικά, οι σχεδιαστές μπορούν να τοποθετούν τα εξαρτήματα πιο κοντά μεταξύ τους χωρίς να ανησυχούν για υπερθέρμανση. Αυτή η πυκνότητα επιτρέπει μικρότερα, πιο αποδοτικά προφίλ συσκευών.
Μειώνοντας την ανάγκη για ογκώδεις εξωτερικές ψύκτρες, μπορείτε να εξοικονομήσετε πολύτιμο χώρο στο εσωτερικό του περιβλήματός σας. Αυτό το εξορθολογισμένος σχεδιασμός διαδικασία βοηθά τους κατασκευαστές να δημιουργήσουν πιο κομψά προϊόντα που δεν θυσιάζουν τις επιδόσεις. Τελικά, η επιλογή του σωστού υλικού χαρτονιού είναι απαραίτητη για να παραμείνετε ανταγωνιστικοί στη σημερινή ταχέως εξελισσόμενη αγορά.
Κοινές εφαρμογές που οδηγούν τη ζήτηση για PCB με μεταλλικό πυρήνα
Από τα φώτα του δρόμου έως τα ηλεκτρικά οχήματα, η ζήτηση για προηγμένες θερμική διαχείριση βρίσκεται σε υψηλότατο επίπεδο. Οι μηχανικοί στρέφονται όλο και περισσότερο σε εξειδικευμένα υλικά πλακετών για να λύσουν τις προκλήσεις που σχετίζονται με τη θερμότητα στο σύγχρονο υλικό. Με την ενσωμάτωση PCB μεταλλικού πυρήνα τεχνολογία, οι σχεδιαστές μπορούν να διασφαλίσουν ότι τα συστήματά τους παραμένουν δροσερά και αξιόπιστα υπό υψηλούς φόρτους εργασίας.
Λύσεις φωτισμού LED υψηλής φωτεινότητας
Η στροφή προς την υψηλή απόδοση Φωτισμός LED έχει δημιουργήσει μια τεράστια ανάγκη για ανώτερο θερμικό έλεγχο. Επειδή αυτά τα φώτα παράγουν σημαντική θερμότητα σε μια μικρή περιοχή, οι τυπικές πλακέτες συχνά αποτυγχάνουν να διατηρήσουν τη θερμοκρασία σύνδεσης σε χαμηλά επίπεδα. Ένα PCB αλουμινίου παρέχει τα απαραίτητα διάχυση θερμότητας για την αποφυγή πρόωρης αστοχίας εξαρτημάτων.
Αυτή η τεχνολογία επιτρέπει φωτεινότερα, πιο συμπαγή σχέδια που διαρκούν για χρόνια. Με την αποτελεσματική απομάκρυνση της θερμότητας από την πηγή φωτός, αυτές οι πλακέτες διατηρούν σταθερά επίπεδα χρώματος και φωτεινότητας. Είναι ένας κρίσιμος παράγοντας τόσο για εμπορικά όσο και για οικιακά έργα φωτισμού.
Ηλεκτρονικές μονάδες ελέγχου αυτοκινήτων
Σύγχρονο ηλεκτρονικά αυτοκινήτων πρέπει να λειτουργούν αξιόπιστα σε ακραίες διακυμάνσεις της θερμοκρασίας. Από τα συστήματα διαχείρισης του κινητήρα έως τις προηγμένες λειτουργίες υποβοήθησης του οδηγού, αυτές οι μονάδες απαιτούν στιβαρό υλικό που μπορεί να αντέξει υψηλά θερμικά φορτία. PCB μεταλλικού πυρήνα Οι λύσεις προσφέρουν τη μηχανική αντοχή που απαιτείται για να αντέξουν τους κραδασμούς και τη θερμότητα που βρίσκονται κάτω από το καπό.
Οι μηχανικοί βασίζονται σε αυτές τις πλακέτες για την προστασία των ευαίσθητων κυκλωμάτων από τη θερμική καταπόνηση. Αυτό διασφαλίζει ότι τα κρίσιμα για την ασφάλεια συστήματα λειτουργούν άψογα, ακόμη και κατά τη διάρκεια μεγάλων διαδρομών σε δύσκολες καιρικές συνθήκες. Αξιοπιστία είναι ο κύριος μοχλός για την υιοθέτηση αυτής της τεχνολογίας στον τομέα της αυτοκινητοβιομηχανίας.
Μετατροπή ισχύος και συστήματα ανανεώσιμων πηγών ενέργειας
Η μετάβαση στην πράσινη ενέργεια βασίζεται σε μεγάλο βαθμό στην αποτελεσματική συστήματα ανανεώσιμων πηγών ενέργειας όπως οι ηλιακοί μετατροπείς και οι ελεγκτές ανεμογεννητριών. Αυτά τα ηλεκτρονικά υψηλής ισχύος παράγουν τεράστια θερμότητα που πρέπει να διαχειρίζονται για να διατηρηθεί η αποδοτικότητα του συστήματος. Η χρήση πλακετών με μεταλλική υποστήριξη επιτρέπει την καλύτερη θερμική αγωγιμότητα, το οποίο είναι απαραίτητο για τη μακροπρόθεσμη απόδοση.
Αυτά τα βιομηχανικές εφαρμογές PCB είναι ζωτικής σημασίας για τη μεγιστοποίηση της απόδοσης του υλικού μετατροπής ισχύος. Μειώνοντας τον κίνδυνο θερμικής διαφυγής, οι κατασκευαστές μπορούν να κατασκευάσουν πιο συμπαγείς και ισχυρές ενεργειακές λύσεις. Αποτελεσματική απαγωγή θερμότητας παραμένει ο ακρογωνιαίος λίθος της καινοτομίας στην αγορά ανανεώσιμων πηγών ενέργειας.
Σκέψεις σχεδιασμού για έργα PCB με μεταλλικό πυρήνα
Η επιτυχής εφαρμογή της τεχνολογίας μεταλλικού πυρήνα εξαρτάται από την ικανότητά σας να αντιμετωπίσετε συγκεκριμένες προκλήσεις σχεδιασμού. Όταν εργάζεστε με αυτές τις πλακέτες, πρέπει να κινηθείτε πέρα από τις συνήθεις πρακτικές για να διασφαλίσετε ότι το υλικό σας παραμένει αξιόπιστο και αποδοτικό. Μια μελετημένη σχεδιασμός πλακέτας κυκλώματος είναι το θεμέλιο για μακροχρόνια επιτυχία σε απαιτητικά περιβάλλοντα.
Διαχείριση απαιτήσεων δρομολόγησης και μόνωσης ιχνών
Επειδή το στρώμα βάσης είναι αγώγιμο, πρέπει να δώσετε ιδιαίτερη προσοχή στην ηλεκτρική απομόνωση. Η μη τήρηση της κατάλληλης απομόνωσης μπορεί να οδηγήσει σε επικίνδυνα βραχυκυκλώματα. Οι σχεδιαστές πρέπει να θέτουν ως προτεραιότητα τα ακόλουθα βήματα για τη διατήρηση της ασφάλειας:
- Αυξήστε την απόσταση μεταξύ άκρων και ίχνους για να αποφύγετε την εμφάνιση τόξου.
- Χρησιμοποιήστε διηλεκτρικά στρώματα υψηλής ποιότητας για να διαχωρίσετε τα χάλκινα ίχνη από τη μεταλλική βάση.
- Βεβαιωθείτε ότι όλες οι οπές τοποθέτησης είναι κατάλληλα μονωμένες για να αποφύγετε προβλήματα γείωσης.
Επιλογή των σωστών υλικών θερμικής διεπαφής
Η απόδοση της διαδρομής θερμότητας εξαρτάται σε μεγάλο βαθμό από το υλικό θερμικής διεπαφής επιλέγετε. Αυτή η ουσία γεφυρώνει το κενό μεταξύ της πλακέτας και της ψύκτρας, εξασφαλίζοντας ότι η θερμότητα απομακρύνεται από τα ευαίσθητα εξαρτήματα. Χωρίς σωστή σύνδεση, ακόμη και η καλύτερη πλακέτα βάσης χαλκού θα δυσκολευτεί να αποβάλει αποτελεσματικά τη θερμότητα.
Επιλογή του σωστού υλικού είναι ζωτικής σημασίας για εφαρμογές όπως η υψηλής έντασης Φωτισμός LED. Ένα υλικό διεπαφής υψηλής απόδοσης μειώνει τη θερμική αντίσταση, γεγονός που παρατείνει άμεσα τη διάρκεια ζωής των ηλεκτρονικών εξαρτημάτων σας. Δοκιμάζετε πάντα την αντοχή συγκόλλησης και τη θερμική αγωγιμότητα της επιλεγμένης διεπαφής πριν προχωρήσετε σε παραγωγή πλήρους κλίμακας.
Αντιμετώπιση περιορισμών και ανοχών κατασκευής
Κάθε έργο αντιμετωπίζει μοναδικούς περιορισμούς κατά τη διάρκεια της Κατασκευή PCB φάση. Πρέπει να λάβετε υπόψη σας αυτούς τους περιορισμούς νωρίς για να αποφύγετε αργότερα δαπανηρές αναθεωρήσεις του σχεδιασμού. Όταν εργάζεστε με συμπαγή ηλεκτρονικά συστήματα, η ακρίβεια είναι αδιαπραγμάτευτη.
Οι σχεδιαστές θα πρέπει να έχουν κατά νου αυτούς τους παράγοντες κατά το στάδιο της δημιουργίας πρωτοτύπων:
- Ανοχές διάτρησης: Οι μεταλλικοί πυρήνες είναι πιο δύσκολο να τρυπηθούν από τα συνήθη υλικά, γεγονός που μπορεί να επηρεάσει την ακρίβεια τοποθέτησης των οπών.
- Θερμική διαστολή: Βεβαιωθείτε ότι τα υλικά σας έχουν συμβατούς συντελεστές θερμικής διαστολής για την αποφυγή στρεβλώσεων.
- Φινίρισμα άκρων: Τα γρέζια στις μεταλλικές άκρες μπορούν να θέσουν σε κίνδυνο τη μόνωση, γι' αυτό καθορίστε στις σημειώσεις σας για την κατασκευή καθαρή δρομολόγηση των άκρων.
Σύγκριση PCB μεταλλικού πυρήνα έναντι παραδοσιακών πλακετών FR4
Αποφασίζοντας αν θα χρησιμοποιήσετε ένα PCB μεταλλικού πυρήνα ή ένα παραδοσιακό Πλακέτα FR4 είναι μια κομβική στιγμή στη μηχανική διαδικασία. Ενώ το FR4 παραμένει το βιομηχανικό πρότυπο για πολλές εφαρμογές, η άνοδος των ηλεκτρονικά υψηλής ισχύος συχνά απαιτεί μια πιο ισχυρή θερμική λύση. Η κατανόηση των αποχρώσεων αυτής της Σύγκριση FR4 βοηθά τις ομάδες να ευθυγραμμίσουν τις τεχνικές τους απαιτήσεις με τους δημοσιονομικούς τους στόχους.
Ανάλυση κόστους-οφέλους για διαφορετικές κλίμακες έργων
Κατά την αξιολόγηση των σχεδιασμός πλακέτας κυκλώματος, η αρχική τιμή είναι μόνο ένα μέρος της εξίσωσης. Για καταναλωτικά αγαθά χαμηλής ισχύος, το FR4 είναι συνήθως η πιο οικονομικά αποδοτική επιλογή λόγω της καθιερωμένης Κατασκευή PCB διαδικασίες. Ωστόσο, καθώς αυξάνεται η κλίμακα του έργου, το κρυφό κόστος της θερμικής διαχείρισης -όπως οι ογκώδεις ψύκτρες ή οι ανεμιστήρες ψύξης- μπορεί γρήγορα να αντισταθμίσει την εξοικονόμηση ενός φθηνότερου υποστρώματος.
“Οι καλύτερες μηχανικές αποφάσεις δεν είναι πάντα οι φθηνότερες, αλλά αυτές που παρέχουν την πιο αξιόπιστη απόδοση καθ” όλη τη διάρκεια του κύκλου ζωής του προϊόντος".”
A πλακέτα τυπωμένου κυκλώματος χτισμένο σε μεταλλική βάση συχνά μειώνει την ανάγκη για πρόσθετο υλικό ψύξης. Αυτή η απλούστευση μπορεί να οδηγήσει σε χαμηλότερο κόστος συναρμολόγησης και σε ένα πιο συμπαγές τελικό προϊόν. Ο παρακάτω πίνακας υπογραμμίζει τις κύριες διαφορές που πρέπει να λάβετε υπόψη κατά τη φάση της προμήθειας:
| Χαρακτηριστικό γνώρισμα | Πίνακας FR4 | PCB μεταλλικού πυρήνα |
|---|---|---|
| Θερμική αγωγιμότητα | Χαμηλή | Υψηλή |
| Κόστος κατασκευής | Οικονομικό | Premium |
| Εστίαση στην εφαρμογή | Γενική Ηλεκτρονική | Υψηλής ισχύος/LED |
Πότε να μεταβείτε από τις τυπικές σανίδες σε μεταλλικό πυρήνα
Η μετάβαση σε μια λύση με μεταλλική υποστήριξη συνιστάται όταν η σχεδιασμός πλακέτας κυκλώματος υπερβαίνει τα όρια θερμικής απαγωγής των τυπικών υλικών από γυαλί-εποξειδικό υλικό. Εάν τα εξαρτήματά σας λειτουργούν συνεχώς ζεστά, κινδυνεύετε με πρόωρη αποτυχία και μειωμένη αξιοπιστία του συστήματος. Επενδύοντας σε ένα PCB μεταλλικού πυρήνα νωρίς στον κύκλο ανάπτυξης μπορεί να αποτρέψει δαπανηρούς επανασχεδιασμούς αργότερα.
Εξετάστε το ενδεχόμενο μιας μετάβασης εάν το έργο σας περιλαμβάνει LED υψηλής φωτεινότητας, μετατροπείς ισχύος ή συστήματα αυτοκινήτων όπου η διαχείριση της θερμότητας είναι κρίσιμη. Δίνοντας προτεραιότητα στη θερμική απόδοση κατά τη διάρκεια Κατασκευή PCB, εξασφαλίζετε ότι το τελικό προϊόν σας ανταποκρίνεται στις αυστηρές απαιτήσεις της σύγχρονης τεχνολογίας. Τελικά, η επιλογή του σωστού υλικού αφορά την εξισορρόπηση των τρεχουσών αναγκών απόδοσης με τις μακροπρόθεσμες προσδοκίες συντήρησης.
Συμπέρασμα
Ο σύγχρονος ηλεκτρονικός σχεδιασμός απαιτεί μια στροφή προς πιο έξυπνες λύσεις θερμικής διαχείρισης. Τα PCB με μεταλλικό πυρήνα παρέχουν τη βάση για την κατασκευή αξιόπιστων συστημάτων υψηλής ισχύος που ξεπερνούν τα όρια της τρέχουσας τεχνολογίας.
Οι μηχανικοί που δίνουν προτεραιότητα στην επιλογή υλικών και στις ακριβείς στρατηγικές σχεδιασμού αποκτούν ένα σαφές πλεονέκτημα όσον αφορά τη μακροζωία των προϊόντων. Η επιλογή του σωστού υλικού βάσης διασφαλίζει ότι το υλικό σας λειτουργεί με μέγιστη απόδοση υπό μεγάλα ηλεκτρικά φορτία.
Μάρκες όπως η Bergquist και η Rogers Corporation συνεχίζουν να πρωτοστατούν στην παροχή υλικών που υποστηρίζουν αυτές τις προηγμένες πλακέτες κυκλωμάτων. Η ενσωμάτωση αυτών των εξαρτημάτων στη ροή εργασίας σας βοηθά στην αποτελεσματική επίλυση πολύπλοκων προκλήσεων απαγωγής θερμότητας.
Αφιερώστε λίγο χρόνο για να εξετάσετε τις τρέχουσες απαιτήσεις του έργου σας σε σύγκριση με τα οφέλη της τεχνολογίας μεταλλικού πυρήνα. Χρειάζεται ο σχεδιασμός σας καλύτερη διαχείριση της θερμότητας για να αξιοποιήσει πλήρως τις δυνατότητές του; Μοιραστείτε τις σκέψεις σας ή επικοινωνήστε με την ομάδα μηχανικών μας για να συζητήσουμε την επόμενη κατασκευή υψηλής απόδοσης.
ΣΥΧΝΈΣ ΕΡΩΤΉΣΕΙΣ
Τι ακριβώς είναι ένα Metal Core PCB και πώς διαφέρει από μια τυπική πλακέτα;

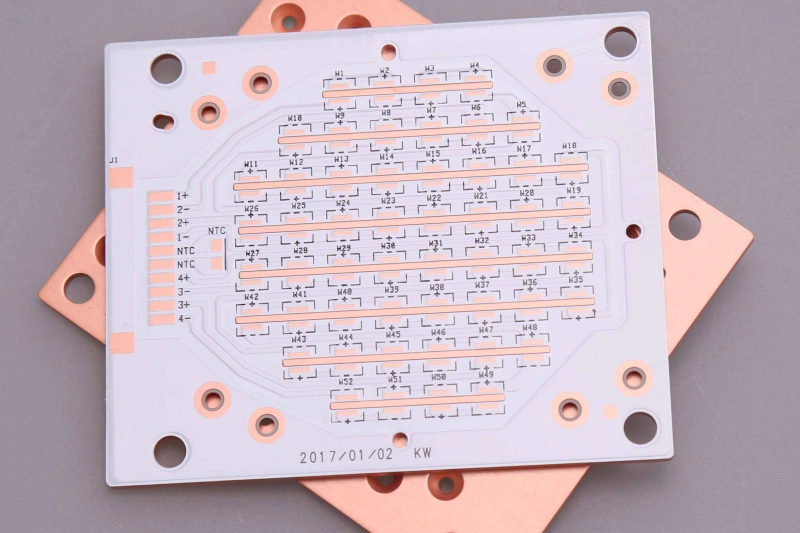

A PCB μεταλλικού πυρήνα (MCPCB), επίσης γνωστή ως θερμική PCB, ενσωματώνει ένα μεταλλικό υλικό βάσης - συνήθως αλουμίνιο, χαλκό ή χάλυβα - αντί του παραδοσιακού εποξειδικού γυαλιού FR4. Η πρωταρχική διαφορά έγκειται στην ικανότητα της πλακέτας να διαχειρίζεται τη θερμότητα: ο μεταλλικός πυρήνας λειτουργεί ως θερμική γέφυρα, μετακινώντας αποτελεσματικά τη θερμότητα μακριά από τα εξαρτήματα υψηλής ισχύος, ώστε τα ηλεκτρονικά σας να λειτουργούν δροσερά και σταθερά.
Γιατί το διηλεκτρικό στρώμα θεωρείται το πιο κρίσιμο τμήμα της αρχιτεκτονικής της πλακέτας;
Το διηλεκτρικό στρώμα είναι η μυστική σάλτσα της θερμικής διαχείρισης. Πρόκειται για ένα εξειδικευμένο, θερμικά αγώγιμο αλλά ηλεκτρικά μονωτικό στρώμα που παρεμβάλλεται μεταξύ του χάλκινου κυκλώματος και της μεταλλικής βάσης. Η δουλειά του είναι να διασφαλίζει ότι η θερμότητα μεταφέρεται γρήγορα στην πλάκα βάσης, ενώ παράλληλα αποτρέπει τα ηλεκτρικά βραχυκυκλώματα, διατηρώντας τη δομική ακεραιότητα ολόκληρου του συγκροτήματος.
Πότε θα πρέπει να επιλέξω μια πλάκα με βάση αλουμινίου έναντι μιας πλάκας με βάση χαλκού;
Για τα περισσότερα έργα, όπως Φωτισμός LED λύσεις από μάρκες όπως η Cree ή η Osram, οι πλακέτες βάσης αλουμινίου προσφέρουν την καλύτερη ισορροπία μεταξύ οικονομικά αποδοτικής ψύξης και απόδοσης. Ωστόσο, εάν σχεδιάζετε συστήματα υψηλών επιδόσεων, όπως μετατροπείς ισχύος Tesla ή βαρέως τύπου συστήματα ανανεώσιμων πηγών ενέργειας, μια βάση από χαλκό παρέχει ανώτερες θερμικές επιδόσεις λόγω της πολύ υψηλότερης θερμικής αγωγιμότητάς της.
Μπορεί η μετάβαση σε τεχνολογία PCB με μεταλλικό πυρήνα να αποτρέψει τη θερμική διαφυγή;
Ναι, απολύτως! Η θερμική διαφυγή συμβαίνει όταν μια αύξηση της θερμοκρασίας μεταβάλλει τις συνθήκες με τρόπο που προκαλεί περαιτέρω αύξηση της θερμοκρασίας, οδηγώντας συχνά σε ολική αποτυχία του συστήματος. Επειδή αυτές οι πλακέτες προσφέρουν ανώτερη απαγωγή θερμότητας, συμβάλλουν στη διατήρηση σταθερής θερμοκρασίας λειτουργίας, παρατείνοντας σημαντικά τη διάρκεια ζωής των εξαρτημάτων και αποτρέποντας καταστροφικές βλάβες σε συστήματα υψηλής ισχύος.
Πώς συμβάλλει αυτή η τεχνολογία στη βελτιστοποίηση του χώρου σε συμπαγείς σχεδιασμούς;
Επειδή τα Metal Core PCB είναι τόσο αποτελεσματικά στην αποβολή θερμότητας, οι σχεδιαστές μπορούν συχνά να εξαλείψουν την ανάγκη για ογκώδεις εξωτερικές ψύκτρες ή ανεμιστήρες ψύξης. Αυτό επιτρέπει σημαντική βελτιστοποίηση του χώρου, επιτρέποντας σε εταιρείες όπως η Samsung ή η Apple να δημιουργήσουν λεπτότερες, ισχυρότερες και πιο συμπαγείς ηλεκτρονικές συσκευές χωρίς συμβιβασμούς στην αξιοπιστία.
Ποιες είναι οι ειδικές πτυχές σχεδιασμού για τη δρομολόγηση ιχνών σε πλακέτες με μεταλλικό πυρήνα;
Όταν σχεδιάζετε για MCPCBs, πρέπει να δίνετε μεγάλη προσοχή στις απαιτήσεις δρομολόγησης και μόνωσης των ιχνών. Επειδή ο πυρήνας είναι αγώγιμος, η διατήρηση των κατάλληλων αποστάσεων είναι ζωτικής σημασίας για την αποφυγή ηλεκτρικών τόξων. Επιπλέον, η επιλογή των σωστών υλικών θερμικής διεπαφής (TIM) και η κατανόηση των περιορισμών κατασκευής κατά τη φάση της κατασκευής πρωτοτύπων θα διασφαλίσει ότι ο σχεδιασμός σας είναι τόσο λειτουργικός όσο και επεκτάσιμος.
Αξίζει η επένδυση για τη μετάβαση από τα παραδοσιακά FR4 σε PCB με μεταλλικό πυρήνα;
Όλα εξαρτώνται από την ανάλυση κόστους-οφέλους. Ενώ το αρχικό κόστος προμήθειας των πλακετών με μεταλλικό πυρήνα μπορεί να είναι υψηλότερο από το FR4, η μακροπρόθεσμη εξοικονόμηση είναι σημαντική. Με τη μείωση της ανάγκης για πρόσθετα εξαρτήματα ψύξης και τη μείωση του ποσοστού αστοχιών στο πεδίο, PCB μεταλλικού πυρήνα είναι μια έξυπνη επένδυση για κάθε έργο όπου η θερμότητα και η μηχανική αντοχή αποτελούν πρωταρχικό μέλημα.
Σε ποιους κλάδους η ζήτηση για αυτές τις πλακέτες αυξάνεται ταχύτερα;
Βλέπουμε τεράστια ζήτηση στον τομέα της αυτοκινητοβιομηχανίας για ηλεκτρονικές μονάδες ελέγχου (ECU) από προμηθευτές όπως η Bosch, καθώς και στη βιομηχανία LED υψηλής φωτεινότητας. Επιπλέον, καθώς ο κόσμος στρέφεται προς την πράσινη τεχνολογία, τα συστήματα μετατροπής ενέργειας για ηλιακή και αιολική ενέργεια βασίζονται όλο και περισσότερο στην ανθεκτικότητα και τη θερμική απόδοση της τεχνολογίας μεταλλικών πυρήνων.
